Comment monter un connecteur RJ45 extra court ?

Le connecteur de chantier CAT6A extra court Uniformatic vous permet de raccorder sans outil une fiche RJ45 mâle directement sur du câble Monobrin. Dans cette vidéo vous retrouvez toutes les étapes à suivre pour monter efficacement votre connecteur.

Niveau Débutant

Besoin d'aide ? Notre équipe d'expert vous écoute et vous conseille par téléphone au : 01 58 02 06 10.

Monter un connecteur de chantier étape par étape

ETAPE 1 : Préparer son câble

Munissez-vous d'une règle, de l'outil dénudeur ainsi que du câble monobrin AWG23 sur lequel vous souhaitez monter le connecteur rapide RJ45.

Mesurez 25 mm de longueur sur le câble monobrin depuis son extémité.

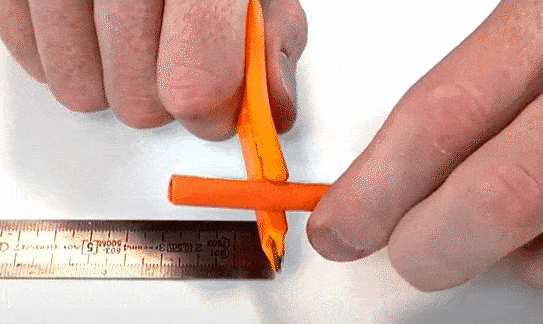

A l'aide de l'outil dénudeur, dégainer le câble monobrin au niveau de la mesure d'environ 25mm.

Effectuez un seul tour.

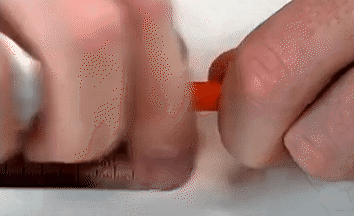

Retirez l'excédent de gaine.

ETAPE 2 : Séparer les paires

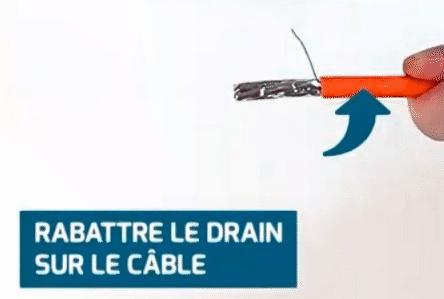

Rabattez le drain de masse sur le câble.

Bon à savoir : dans un câble électrique, le drain de masse permet d'assurer une mise à la terre efficace.

Séparez maintenant toutes les paires contenues dans la gaine.

A l'aide la pince coupante, coupez le feuillard à la base de chaque paire.

Prenez maintenant le temps de retirer le feuillard précédemment découpé autour de chaque paire.

Rassemblez toutes les paires ensemble pour faciliter l'étape suivante.

Munissez-vous du connecteur de chantier rapide extra court. Ouvrez-le et retirer le peigne en son centre.

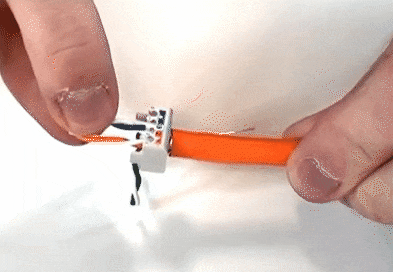

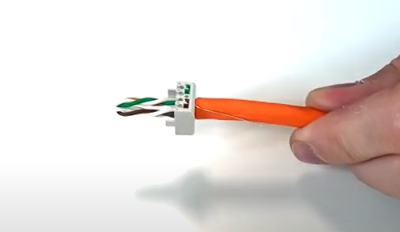

Passez les paires à l'intérieur du peigne.

Une fois passées dans le centre du peigne, séparez les paires.

Afin de finaliser cette étape, vous devez dépairer toutes les paires.

ETAPE 3 : Câbler son connecteur

Vous allez maintenant devoir insérer tous les fils du câble monobrin dans le peigne du connecteur.

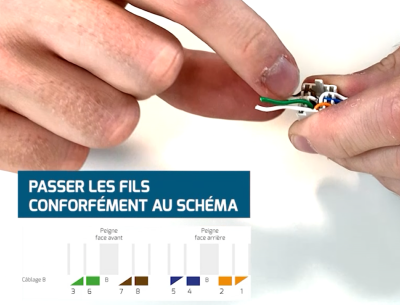

Pour assurer une connexion fonctionnelle, vous devez placer les fils conformément au schéma suivant.

Astuce : afin d'insérer aisément les fils, placez les fils au dessus de la gouttière du peigne et pousser avec vos doigts.

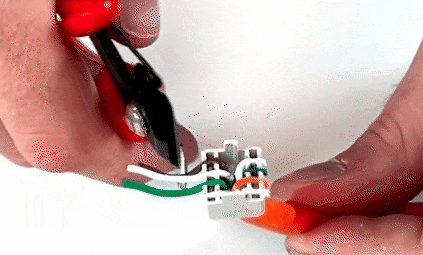

Coupez les extrémités des fils qui dépassent du peigne.

Utilisez le côté plat de la pince coupante.

Faites attention à ne pas couper le drain de mise à la terre rabattu sur le câble monobrin dans la deuxième étape de ce tutoriel.

ETAPE 4 : Fermer le connecteur

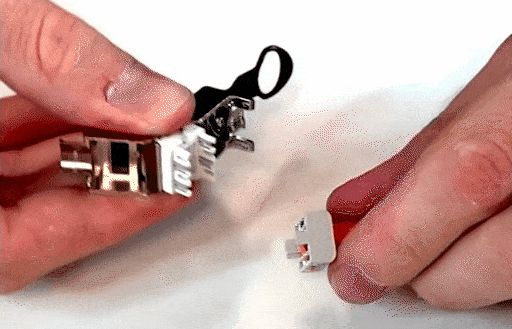

Munissez-vous du connecteur rapide. Ouvrez-le. Vous allez maintenant devoir enficher le peigne dans le connecteur.

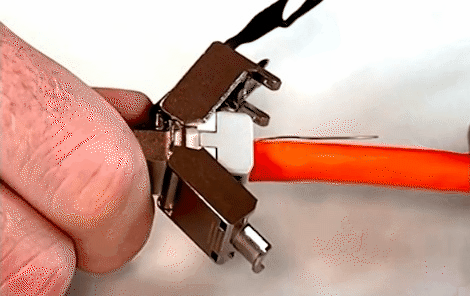

Vous pouvez désormais fermer le connecteur définitivement. Prenez garde à laisser le drain de masse le long du câble monobrin.

Astuce : le son "clic" indique la fermeture définitive du connecteur.

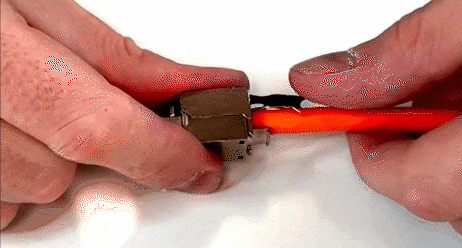

Après fermeture du connecteur sur le câble monobrin, enroulez le drain de masse autour du connecteur de chantier.

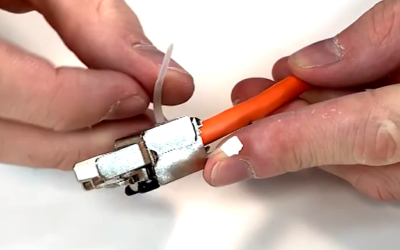

Option : vous pouvez faire le chois de passer un serre câble autour de la base du connecteur pour assurer un verrouillage supplémentaire.

Bravo, votre connecteur rapide extra court est fonctionnel. Vous pouvez dès maintenant l'utiliser dans tous vos chantiers comprenant des passages peu accessibles.
