Comment utiliser un coupleur étanche RJ45 ?

Découvrez comment monter un coupleur étanche RJ45 Uniformatic. Le coupleur étanche CAT6 ou CAT6A permet de réaliser une connexion étanche entre 2 cordons RJ45. Le coupleur étanche est donc idéal pour les connexions en extérieur. Il est doté de joints d'étanchéité en silicone afin d'assurer une protection IP68. Le coupleur est donc totalement étanche à la poussière et à l'eau. Il peut être immergé à plus d'1m de profondeur pendant 1h. Le montage s'effectue facilement, rapidement et sans outils.

Niveau Débutant

Besoin d'aide ? Notre équipe d'expert vous écoute et vous conseille par téléphone au : 01 58 02 06 10.

Les étapes

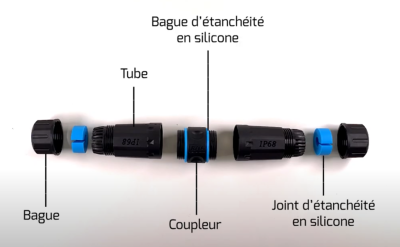

INTRODUCTION : Présentation des composants

Un connecteur rapide fibre optique est composé d'une ferrule en céramique, d'un corps extérieur, d'un bouchon de protection, d'un manchon ainsi que d'un corps intérieur.

ETAPE 1 : Mise en place du coupleur étanche

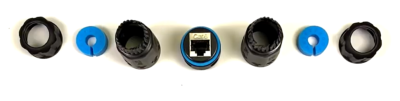

Pour une installation facilitée, nous vous recommandons de démonter entièrement l'intégralité des pièces du coupleur étanche RJ45.

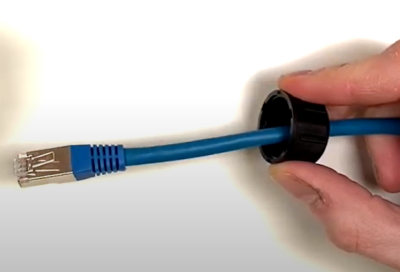

Passez le cordon Ethernet au travers de la bague du coupleur étanche.

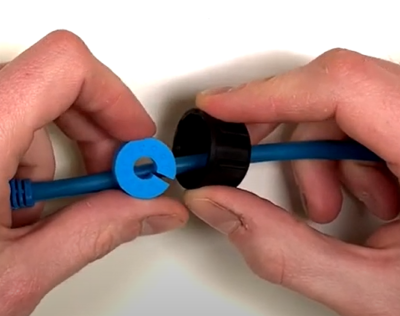

Placez le joint d'étanchéité sur le cordon. La mention "waterproof" présente sur le joint doit être positionnée du côté de la bangue noire précédemment installée.

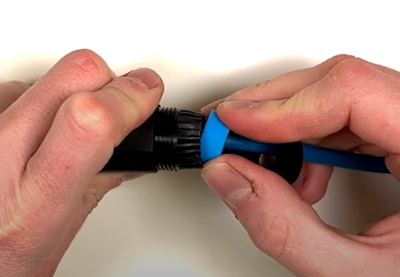

Insérez le cordon Ethernet dans le tube du coupleur étanche et rentrez le joint d'étanchéité à l'arrière de ce dernier.

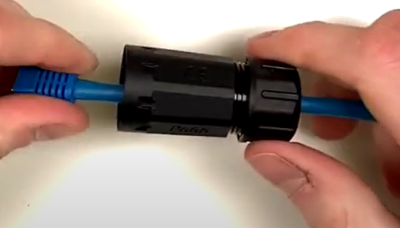

Pré-visser la bague au tube. L'objectif est de pouvoir former un blog unique et déplacer les 3 éléments ensemble. Vous visserez définitivement le tout dans la suite de ce tutoriel.

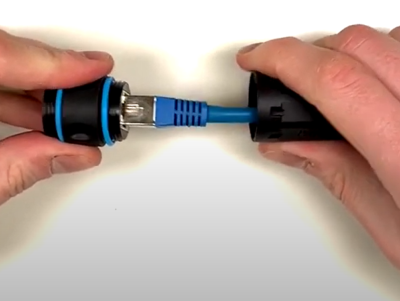

Connectez le connecteur RJ45 du cordon Ethernet au coupleur puis visser ensemble les deux blocs (le coupleur avec l'élément formé précédemment).

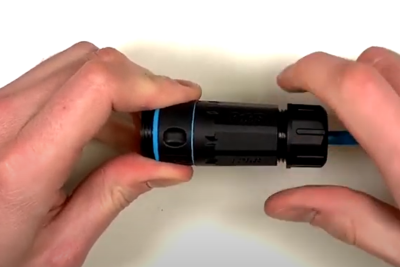

Vous pouvez maintenant visser le tout de manière franche pour rendre étanche l'ensemble.

ETAPE 2 : Mise en place de l'autre côté

Vous allez maintenant devoir effectuer la même opération de l'autre côté du coupleur étanche avec l'autre câble Ether que vous souhaitez relier.

Référez-vous aux instructions de la partie 1.

ETAPE 3 : Fusion des deux parties

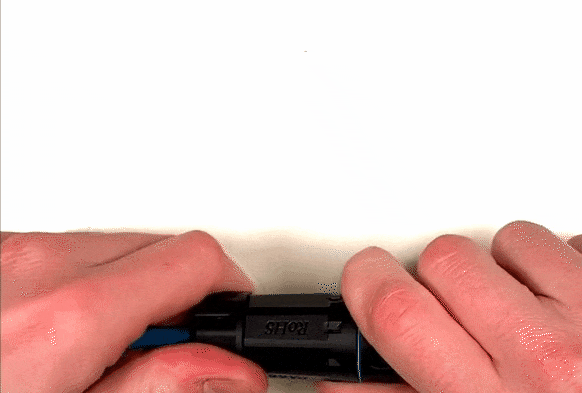

Une fois la deuxième partie terminée, vous devez relier l'ensemble du coupleur étanche.

Veillez à bien serrer votre coupleur pour que votre connexion soit parfaitement étanche.

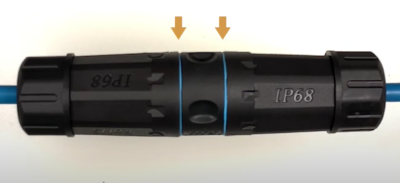

Les joints doivent être bien écrasés pour témoigner de bonne étanchéité.

Votre coupleur est désormais étanche et prêt à être utilisé. Sa certification IP68 lui confère une éntanchéité totale à la poussière et une étanchéité totale à l'eau ainsi qu'à l'immersion à plus d'1m pendant 1h.
